BITUTHENE® 8000 HC
Membrane auto-adhésive, Pays Chaud, application à froid pour l’étanchéité des ouvrages enterrés.
Description du produit
Le BITUTHENE® 8000 HC est une combinaison d’un composé bitume modifié par élastomère SBR auto-adhésif à froid et d’un film polyester/polyéthylène laminé. La formulation « Hot Climat » du composé permet une pose en température haute. Sa surface grise apporte un temps d’exposition aux UV jusqu’à 4 mois et facilite l’auto-contrôle de l’étanchéité avant remblaiement. La membrane Bituthene 8000 assure l’étanchéité des ouvrages enterrés dans le bâtiment et le génie civil.
Domaines d’emploi
Protection des soubassements - étanchéité des murs catégorie 1 selon DTU 20.1 Cuvelage par revêtement d’étanchéité extrados selon DTU 14.1 (avec membrane PREPRUFE®).
Etanchéité des voiles et dalles de couverture des tranchées couvertes Etanchéité provisoire des réservations.
Mise en oeuvre
Préparation des supports
Les supports en maçonnerie ne devront pas comporter d’accidents de surface tels que désaffleurements, balèvres, aspérités, nids de gravier susceptibles de détériorer le revêtement. Les tolérances de planéité sont de 8 mm sous la règle de 2 m et 3 mm sous la règle de 0.2 m. Le support doit être nettoyé de tout élément pouvant nuire à l’adhérence de la membrane (poussières…).
Avantages
- Application à froid, pas besoin de permis feu.
- Version « Hot Climat » - température de mise en oeuvre jusqu’à +55°C ambiant, film gris réduisant l’absorption de la chaleur.
- Mise en oeuvre sûre et simple facilitée par le marquage de la bande minimum de recouvrement, la couleur claire permettant le repérage des accrocs accidentels. Réparation simple par rustine.
- Adhérence continue au support, pas de migration d’eau possible entre la membrane et la structure.
- Grande résistance à la pression hydrostatique jusqu’à 70 m de colonne d’eau.
- Résiste aux attaques chimiques.
- Résiste au gaz - Radon & Méthane.
Tout recouvrement est à maroufler soigneusement (roulette ou rouleau dur). La membrane doit être fixée en tête. Les angles doivent recevoir une bande de renfort de 300 mm ou être traités avec Bituthene LM. Une fois la membrane mise en oeuvre, installez immédiatement l’écran de protection mécanique afin de prévenir tout risque d’endommagement. Se référer au cahier des charges du système pour de plus amples informations sur l’installation de la membrane.
Réparations
Les parties endommagées facilement repérable grâce au film gris clair, seront réparées en appliquant une bande de Bituthene formant rustine sur une surface propre et sèche.
Le recouvrement sera de 100 mm environ de chaque côté de la partie endommagée.
Performances Techniques et Tests
| Propriétés | Valeur | Test |
|---|---|---|
| Résistance à la pression hydrostatique | 70 m | ASTM D 5385 93 |
| Methane Permeability (note 1) |
56.55 ml/m2.day.atm | ISO 7229 : 1997 |
| Radon Diffusion Coefficient | 1.2 x 10-12 m2/s | University of Prague |
Procéder à l’installation des protections mécaniques au fur et à mesure de l’avancement du travail après auto-contrôle de l’étanchéité et avant remblai.
Pour le choix des protection mécaniques, contacter GCP ou se référer à notre cahier des charges ETN n°70 712 004 011.

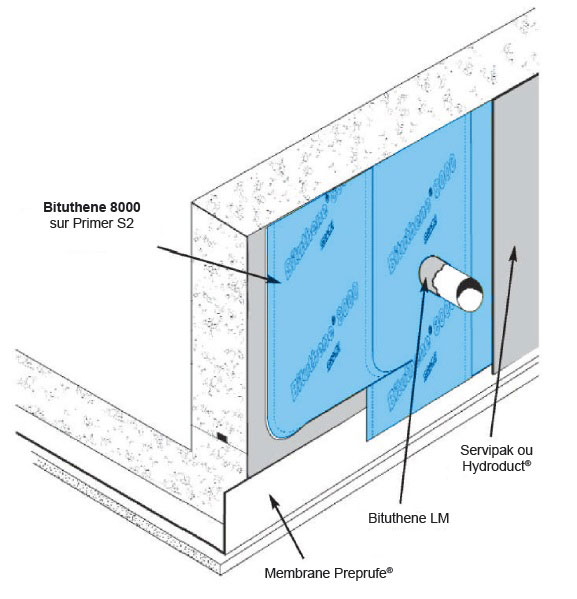

Application de la membrane
Toutes les surfaces doivent être préalablement imprimées d’une couche de Primer S2 à raison de 9 à 11 m² par litre.
Lorsque le Bituthene 8000 HC est utilisé avec la membrane PREPRUFE® dans le cadre d’un cuvelage, le Primer S2 ne doit pas être appliqué sur le PREPRUFE®. Le Primer S2 permet une mise en oeuvre sur béton à 7 jours de cure ; il est appliqué à la brosse ou au rouleau. La surface appliquée de primaire est recouverte le même jour par la membrane.
Le papier siliconé est enlevé au fur et à mesure de l’installation de la membrane face adhésive sur le support. La membrane est marouflée pour réaliser sa complète adhérence et chasser l’air.
Les joints sont faits par recouvrement des lés adjacents avec un recouvrement minimum de 50 mm en lisières et en abouts. Utiliser les marquages de recouvrement imprimés sur la membrane.
Service
Pour toute aide technique, vous pouvez consulter notre service technique à l’adresse électronique : techservice.sbm-fr@gcpat.com
Sécurité
A ce jour la réglementation ne requiert pas de fiche sécurité sur Les membranes Bituthene. Leur application à froid ne présente pas les risques d’une mise en oeuvre à chaud (brûlures, incendie, manutention/stockage de bouteilles de gaz…).
Pour Primer S2 et Bituthene LM, consulter nos fiches de sécurité disponibles sur demande ; l’utilisateur doit en prendre connaissance avant utilisation et se conformer aux informations sécurités et risques.
Nous contacter pour toutes questions relatives à la santé et à la sécurité de nos produits.
Valeurs conformément à l’EN 13967
| Propriété | Valeur déclarée | Méthode d’essai | Propriété | Valeur déclarée | Méthode d’essai |
|---|---|---|---|---|---|
| Défauts d’aspect | aucun | EN 1850-2 | Rectitude | Résultat conforme |
EN 1848-2 |
| Longueur (m) VDF | 20,15 +/-0,15 | EN 1848-2 | Epaisseur-(mm) VDF | 1.52 +/- 0.08 | EN 1848-2 |
| Largeur du film (m) VDF | 0,987 +/-0.007 | EN 1848-2 | Masse surfacique (g/m²) VDF |
1679 +/- 90 | EN 1848-2 |
| Largeur total du rouleau (m) VDF |
1,00 +/-0,005 | EN 1848-2 | Durabilité de l’étanchéité à l’eau après vieillissement artificiele (60Kpa) | Résultat conforme | EN 1296 et EN 1928 |
| Etanchéité à l’eau (60Kpa) | Résultat conforme |
EN 1928 | Durabilité de l’étanchéité à l’eau après exposition à des produits chimiques (60Kpa) | Résultat conforme |
EN 1847 et EN 1928 |
| Résistance au choc (mm)-VLF | 150 | EN 12691 méthode B | Durabilité des propriétés en traction après exposition à des produits chimiques | Résultat conforme | Annexe C 13967 |
| Résistance au choc (mm)-VLF | 750 | EN 12691 méthode A | Compatibilité avec le bitume | Résultat conforme | EN 1548 |
| Résistance à la déchirure (au clou) – feuilles non armées (N) -VLF | Long.1 110 Trans.2 100 |
EN 12310-1 | Résistance au poinçonnement statique | 20-Résultat conforme |
EN 12730 |
| Résistance des joints (N/50mm) VLF | 190 | EN 12317-1 | Propriétés en traction feuilles non armées (N/6mm) VLF | Long.1 25 Trans.2 25 |
EN 12311-2 Méthode B |
| Transmission de la vapeur d’eau (μ=sD/d) – VDF | 150 000 - +/-30% | EN 1931 Méthode B | Propriétés en traction feuilles non armées (élongation %) VLF | A force maxi Long.1 20 Trans.2 3 |
EN 12311-2 Méthode B |
| Transmission de la vapeur d’eau (Sd en m) | 250 +/-30% | EN 1931 Méthode B | Réaction au feu | E | EN 13501-1 |
| Résistance à la déformation sous charge | PND | EN 13967 Annexe B |
1 : longitudinal suivant le sens production du rouleau 2 : transversal suivant le sens production du rouleau
VDF : valeur déclarée par le fabricant - VLF : valeur limite fabricant
Toutes les valeurs déclarées indiquées sur notre fiche technique sont basées sur les résultats d’essais réalisés en condition de laboratoire ; le prélèvement des échantillons des produits est fait directement depuis notre stock, dans leur emballage d’origine et sans aucune altération ou modification de ses composants.
Informations Produits
| Application | Conditionnement | Consommation | Stockage | |
|---|---|---|---|---|
| Bituthene 8000 HC | Membrane d’étanchéité | 15 rouleaux/palette Longueur : 20 m Largeur : 1 m Poids : 39 kg |
Verticalement dans l’emballage d’origine, au sec et à une température < à 40 °C | |
| Primer S2 | Primaire. Permet le pose de la membrane sur des surfaces humides et bétons verts à 7 jours de cure. | Fûts de 5 et 25 litres | 9 à 11 m2/litre | Dans un endroit sec, loin de toutes sources d’ignition, dans leur emballage d’origine |
| SERVIPAK® | Protection mécanique | Plaque de 1,5 m² 1m x 1,5m Epaisseur : 3 à 6 mm |
A l’abri des intempéries, dans leur emballage d’origine à plat. | |
| HYDRODUCT® 08 | Protection mécanique | 12 rouleaux/palette Longueur : 20 m Largeur : 1,5 m 2 m/2,5 m |
A l’abri des intempéries, dans leur emballage d’origine |
|
| PERM-A-BARRIER® Detail Membrane | Bande de renfort | 3 rouleaux/carton 300 mm x 22,9 m |
A l’abri des intempéries, dans leur emballage d’origine |
|
| Bituthene LM | Traitement des traversées d’étanchéité et des points de détails difiicilement réalisables en membrane. | Bidon de 5,7 litre | Voir fiche technique séparée | 12 mois dans l’emballage d’origine, à l’abri des intempéries |
